Model List
Feature Mode | Wi-Fi 2.4G | Wi-Fi 5G | Bluetooth 5.2 | ZigBee3.0 | LTE Cat M1 | POE | GPS | Li battery |
DSGW-010-1 | ● | ● | ● |
|
| ● |
|
|
DSGW-010-2 | ● | ● |
| ● |
| ● |
|
|
DSGW-010-3 | ● |
| ● |
| ● | ● |
|
|
DSGW-010-4 | ● |
|
| ● | ● | ● |
|
|
DSGW-010-5 |
|
| ● |
| ● | ● | ● |
|
DSGW-010-6 | ● |
|
|
| ● | ● |
| ● |
DSGW-010-7 | ● |
| ● |
| ● | ● | ● |
|
DSGW-010-8 |
|
| ● |
| ● | ● | ● | ● |
DSGW-010-9 |
|
| ● | ● | ● | ● |
|
|
1 简介
1.1 描述
DSGW-010 是一款支持 POE 或 DC 电源的蓝牙网关,它可以远程控制 BLE 设备,接收 BLE设备发送的数据并将其发送到服务器。 Wi-Fi 数据速率可以达到 580Mbps,BLE 数据速率可达 2Mbps。除此之外它还保留 ZigBee 和 4G LTE 功能。
1.2 产品特性
• 支持 PoE 供电和 12V 适配器供电
• 支持 IEEE 802.11n,IEEE 802.11g,IEEE 802.11b Wi-Fi 协议
• 支持 4G (LTE-TDD/LTE-FDD)(可选)
• 支持蓝牙 5.2
• 支持 zigbee3.0(可选)
• 支持 GPS,GLONASS,BeiDou,Galileo, QZSS(可选)
• 支持防水,IP66
• 支持备用锂电池
• 网口 WAN/LAN 可切换
• FCC,CE,RoHs 认证
1.3 硬件框图

2 结构参数
2.1 产品图片

2.2 接口说明

1. LED 指示灯 2. RJ45 接口 3.电源口 4. Wi-Fi 天线 5. LTE 天线
6. BT 天线,Zigbee 天线,Z-WAVE 天线,GPS 天线(按需求定制)
2.3 产品尺寸

3 规格参数
3.1 软件参数
电源 | 输入 100-240V 50/60HZ |
LED指示灯 | 电源指示灯 Zigbee/BLE/Z-Wave 指示灯因特网指示灯 网络指示灯 |
重置功能 | 长按重置按钮超过5秒钟后,网关将恢复为出厂设置 |
锂电池 | 3500mAH |
工作温度 | -20℃〜70℃ |
电流 | 1000mA@12V |
网络接口 | 支持 CAT-5/CAT-5E, 一个POE供电口,一个WAN/LAN自适应接口 |
防水等级 | IP66 |
性能需求 |
Wi-Fi 性能 | • IEEE wireless LAN standard: IEEE802.11n; IEEE802.11g; IEEE 802.11b •传输速率: IEEE 802.11b Standard Mode:1,2,5.5,11Mbps IEEE 802.11g Standard Mode:6,9,12,18,24,36,48,54 Mbps IEEE 802.11n: MCS0~MCS7 @ HT20/ 2.4GHz band •Sensitivity: HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band •传输功率: IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band IEEE 802.11g: 16dBm @54MHz IEEE 802.11b: 18dBm @11MHz • Wireless Security: WPA/WPA2, WEP, TKIP, and AES • 工作模式 : Bridge、Gateway、AP Client • 覆盖范围: 50 米(最少 空旷领域) • 发射频率:17dBm • 最高传输速率: 300Mbps • 频率偏差: +/- 50KHZ • 频率范围 (MHz): 2412.0~2483.5 • 低频率: (MHz):2400 • 高频率: (MHz):2483.5 • E.i.r.p (Equivalent Isotopically Radiated power) (mW)<100mW • 带宽 (MHz):20MHz/40MHz • 调制方式: BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM |
Zigbee3.0 性能 | • 覆盖范围: 100 米(最大 空旷领域) • 发射功率:17.5dBm • 最大传输速率: 300Mbps • Frequency offset: +/- 20KHZ • 接收灵敏度:-94dBm • 频率范围 (MHz):2401.0~2483.5 |
Bluetooth 性能 | • 蓝牙协议: Bluetooth 5.2 • 发射功率: 19.5dBm • 覆盖范围: 150 米(最大 空旷领域) • 接收灵敏度: -80dBm@0.1%BER • 频率偏差: +/-20KHZ |
GPRS 性能 | 工作频段 850/900/1800/1900MHZ 全球 LTE:FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28北美LTE TDD:B2/B4/B12/B13 LTE TDD B39(for cat.M1 only) |
| EGPRS Cat.M1/Cat.NB1 GPS/Galileo/QZSS: 1575.42±1.023MHz GLONASS: 1597.5~1605.8MHz BeiDou: 1561.098±2.046MHz |
因特网性能 | WAN 口 10M/100M bps LAN 口 10M/100M bps |
RF 工厂测试模式 | •将板设置为测试模式,使用 Iqexl-ws 可测试 Wi-Fi,Zigbee •有关详细信息,请参阅 DUSUN 测试规范。 |
4 质量保证需求
4.1 质量信息
质量&测试信息 |
信息描述 | Standard(Yes) custom(No) |
跌落测试 | Yes |
射频天线分析 | Yes |
环境测试 | Yes |
可靠性测试 | Yes |
认证 | Bluetooth 认证, Zigbee 认证, 防水 |
工作温度 | -20℃~70℃ |
5 应用
1) 蓝牙网关每秒收集一次有关附近信标的信息,包括 RSSI,MAC 等。
2) 蓝牙网关每秒通过 Wi-Fi 或 LTE 将信标信息发送到 Cloud。
3) 蓝牙网关支持 TCP / IP,UDP 协议,并且可以支持 MQTT,LWM2M 协议
4) GPS 收集经纬度信息,每 15 分钟将其发送到 Cloud(自定义)
6 应用场景
NO | 功能描述 | 网关型号 | 固件版本号 |
AP-01 | WI-FI ,Bluetooth 扫描 | DSGW-010-3 | DSGW-010-3-Vesion1.0 |
AP-02 | 室内定位 | DSGW-010-3 | DSGW-010-3-Vesion2.0 |
AP-03 | 远洋轮船定位 | DSGW-010-5 | DSGW-010-3-Vesion3.0 |
AP-04 | 建筑领域财产管理 | DSGW-010-5 | DSGW-010-3-Vesion3.0 |

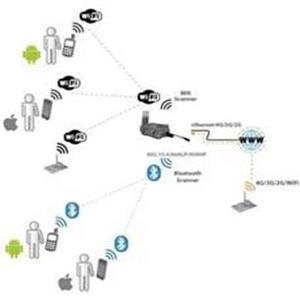

6.1 AP-01 购物和街头活动监控
智能网关无需连接到特定的访问点即可发现 iPhone 和 Android 设备,从而能够检测到该智能设备覆盖范围内的任何智能手机,笔记本电脑或免提设备。

6.2 AP-02 用于室内引导和定位的信标
将 Beacon 安装到需要跟踪资产的产品上面,Beacon 将 BLE 信号发送到安装在建筑物中的 Smart Gateway。网关处理提供的数据,并通过 Wi-Fi 将其发送到服务器。最后将位置显示在地图上,并且可以检索运动统计信息。

6.3 AP-03 远洋货轮定位
智能网关可以用作发送器,以连接船上的各种通信设备,并通过LTE 将信号发送到监视中心。同时,网关可以连接到摄像机或语音设备,并且可以对图像进行编码,并通过各种通信方式将其传输回地面卫星固定站。作为路由器,机组人员可以方便地连接计算机,手机等,并通过地面卫星主站访问 Internet 以实现网络冲浪.

6.4 AP-04 智能建筑管理系统
DSGW-010 可以用于建筑现场,可以通过蓝牙,ZigBee 和以太网收集施工现场各种传感器的监控信息,实现对施工现场的实时远程监控。同时为现场的计算机,打印机提供网络访问等。

7 安装

安装方式一 抱杆安装 安装方式二 屋顶安装
