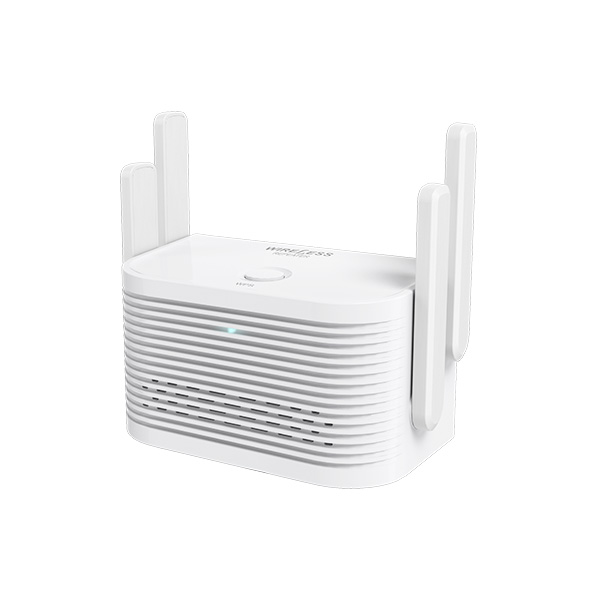

网关+无线中继器（1200Mbps）

型号：	DSGW-075
产品描述：	通过强大的 Wi-Fi 扩展，以高达 1.2Gbps 的综合速度实现 Wi-Fi 盲区可在 2.4GHz 频段（300Mbps）和 5GHz 频段（867Mbps）下工作，以获得更稳定的无线体验智能信号灯通过显示信号强度，帮助找到位置以实现Wi-Fi覆盖可与任何 Wi-Fi 路由器或无线接入点配合使用
Uplink ：	Wi-Fi 2.4G/5G, Ethernet
Downlink ：	Wi-Fi 2.4G, Zigbee 3.0

产品详情

产品名称：涂鸦网关

型号名称：DSGW-075-涂鸦

型号列表

型	国家	无线网络 2.4G/5G	Zigbee3.0
DSGW-075-tuya-US	US	●	●
DSGW-075-tuya-UK	UK	●	●
DSGW-075-tuya-AU	AU	●	●
DSGW-075-tuya-EU	EU	●	●

1. 简介

1.1 描述

涂鸦网关是基于 DSGW-070-1 开发的，可以连接到涂鸦的 ZigBee 设备。您可以通过涂鸦 App 或智能生活 App 通过网关控制设备。

1.2 产品功能概述

● 支持100-240V交流电源
● 支持IEEE802.11ac、IEEE802.11n、IEEE802.11g、IEEE 802.11b协议;
● 高达1200Mbps数据速率
● 支持AP模式
● 支持WPS
● 支持MIMO技术
● 支持zigbee 3.0;
● 支持涂鸦 APP 或 smartlife APP
● 符合 RoHS 标准（无铅）
● FCC、CE 标准

1.3 硬件框图

2. 机械要求

2.1 图纸

2.2 产品尺寸

2.3 插头配件

3. 规格

技术参数

权力	输入：100V~240V AC/50~60HZ
指示灯	用于设备状态指示
按钮	按钮用作配对按钮或休息按钮
工作温度	-10°C~70°C

性能要求

无线网络性能

● IEEE无线局域网标准：IEEE802.11ac、IEEE802.11n;
IEEE802.11g;IEEE 802.11b
● 数据速率：
IEEE 802.11b 标准模式：1，2，5.5，11Mbps
IEEE 802.11g 标准模式：6，9，12，18，24，36，48，54 Mbps
IEEE 802.11n： MCS0~MCS7 @ HT20/ 2.4GHz 频段
MCS0~MCS7 @ HT40/ 2.4GHz 频段
MCS0~MCS9 @ HT40/ 5GHz 频段
IEEE 802.11ac： MCS0~MCS9 @ VHT80/ 5GHz 频段
● 灵敏度： VHT80 MCS9 ： -60dBm@10% PER（MCS9） /5GHz 频段
HT40 MCS9 ： -63dBm@10% PER（MCS9） /5GHz 频段
HT40 MCS7 ： -70dBm@10% PER（MCS7） /2.4GHz 频段
HT20 MCS7 ： -71dBm@10% PER（MCS7） /2.4GHz 频段
● 发射功率：
IEEE 802.11ac： 13dBm @HT80 MCS9 /5GHz 频段
IEEE 802.11ac： 16dBm @HT80 MCS0 /5GHz 频段
IEEE 802.11n： 14dBm @HT20/40 MCS7 /5GHz 频段
IEEE 802.11n： 16dBm @HT20/40 MCS0 /5GHz 频段
IEEE 802.11n： 16dBm @HT20/40 MCS7 /2.4GHz 频段
IEEE 802.11g： 16dBm @54MHz
IEEE 802.11b： 18dBm @11MHz
● 无线安全： WPA/WPA2， WEP， TKIP， AND AES
● 工作模式：网桥、网关、AP 客户端

Zigbee3.0 性能

● 范围：最小 100 米，开放场
● 发射功率：17.5dBm
● 最高传输速率：300Mbps
● 频率偏移：+/- 20KHZ
● 接收灵敏度：-94dBm
● 频率范围（MHz）：2401.0~2483.5
● 低频（MHz）：2400
● 高频（MHz）：2483.5
● E.i.r.p（等效同位素辐射功率）（mW）<100mW
● 带宽（MHz）：5MHz
● 调制： OQPSK
