DSGW-210B LoRaWAN/Ethernet/Wi-Fi网关

CPU:RK3328
RAM:2GB eMMC: 32GB
操作系统:Ubuntu, Debian, Android
协议:上行:以太网、Wi-Fi 2.4G/5G 下行:Wi-Fi 2.4G/5G、蓝牙5.2、LoRaWAN、GPS
产品详情
硬件概述
应用场景
资料下载
产品选型
9

产品名称: 室内 LoRaWAN 网关

产品型号: DSGW-210B

1. 简介

1.1 描述

DSGW-210B是一款基于LoRaWAN协议的全8通道室内网关,内置以太网连接,设置简单。此外,还有一个板载Wi-Fi设置(支持2.4 GHz / 5GHz Wi-Fi),允许通过默认的Wi-Fi AP模式轻松配置。凭借其工业级组件,它实现了高标准的可靠性。

产品特点

  • 支持5V / 3A适配器电源

  • CPU: 四核皮质 A53

  • 2GB 板载内存

  • 32GB 以太网时钟

  • 基于LoRa浓缩器引擎:Semtech SX1302

  • TX 功率高达 27dBm,接收灵敏度低至 -139dBm @SF12,BW125kHz

  • LoRa频段支持:RU864,IN865,EU868,US915,AU915,KR920,AS923,CN470

  • 支持Wi-Fi 2.4G IEEE 802.11b/g/n,BLE5.0

  • 支持GPS,GLONASS,伽利略和QZSS

  • 支持OTA

  • 一个广域网/局域网可变网络端口

  • 符合 RoHS/WEEE 标准(无铅)

  • 认证 FCC,CE, IC, FAC, WPC, KC, NTC, RCM, SRRC

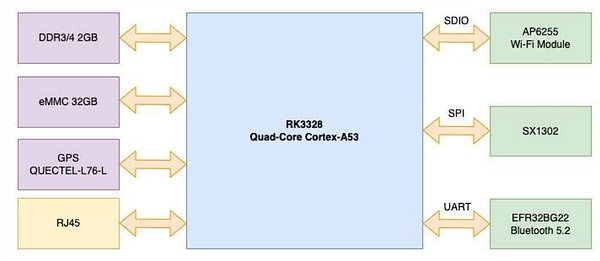

1.2 硬件框图
8f066088d71f1508dd0ef4f22e2d118

2 机械设计

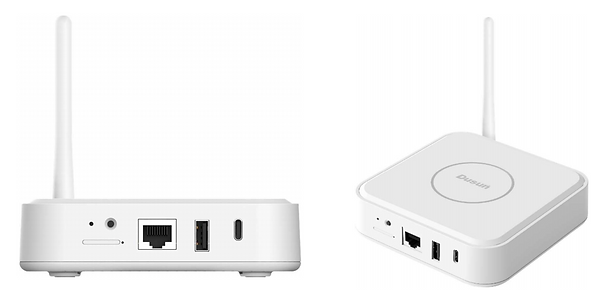

2.1 绘图
277be35943b7b0d7da4e1c276f2aa73

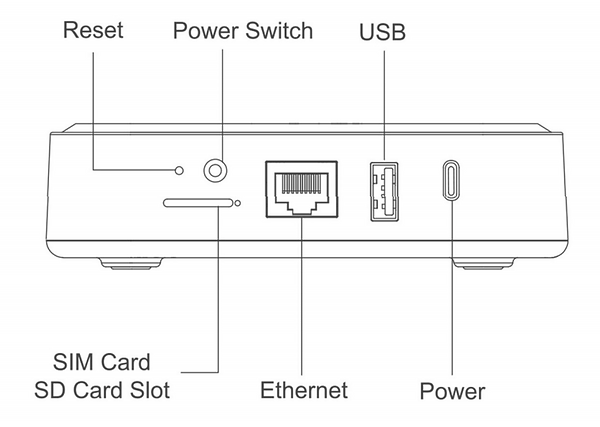

2.2 接口
06672d5979e26ab512369853dfc6a05

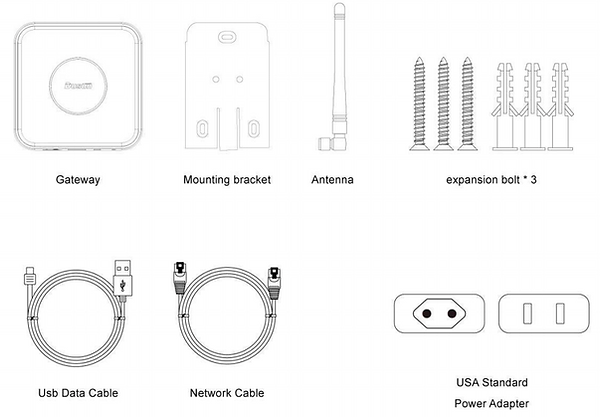

2.3 软件包内容
产品列表
智能网关1
网络电缆1
USB 电源线1
电源适配器(欧盟或美国)1
安装支架1
膨胀螺钉1
天线1
7da2496905e8a91fd842d9ec68bcfa2

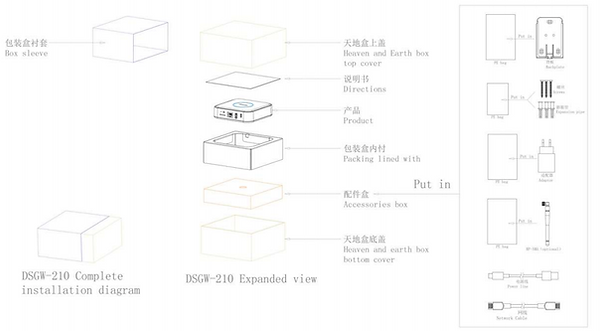

2.4 软件包
93400ebea48037f14f16cf142846961

3 规格

3.1 硬件信息
项目技术参数
CPUQuad-core Cortex-A53
RAM2GB
ROMeMMC 32GB
系统Linux
安全模块ATECC608
电源端口5V/3A
重置按钮将网关重置为出厂模式
网络接口RJ45
工作温度-10°C~55°C
储存温度-10°C~65°C
调光(L*W*H )120毫米* 120毫米* 30毫米
3.2 性能要求
Wi-Fi 性能• IEEE无线局域网标准:
IEEE802.11n;IEEE802.11g;IEEE 802.11b
数据速率:
IEEE 802.11b 标准模式:1,2,5.5,11Mbps
IEEE 802.11g 标准模式:6,9,12,18,24,36,48,54 Mbps
IEEE 802.11n: MCS0~MCS7 @ HT20/ 2.4GHz 频段
MCS0~MCS7 @ HT40/ 2.4GHz 频段
• 灵敏度:
HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz 频段
HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz 频段
• 发射功率:
IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz 频段
IEEE 802.11g: 16dBm @54MHz
IEEE 802.11b: 18dBm @11MHz
• 无线安全: WPA/WPA2, WEP, TKIP, and AES
• 工作模式: 网桥、网关、接入点 客户端
• 范围: 最小 50 米, 开路
• 发射功率:17dBm
• 最高传输速率: 300Mbps
• 频率偏移: +/- 50KHZ
• 频率范围 (MHz): 2412.0~2483.5
• 低频 (MHz):2400
• 高频 (MHz):2483.5
• E.i.r.p(等效同位素辐射功率)(mW)<100mW
• 带宽(MHz):20MHz/40MHz
• 调制: BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM
BLE 性能• 发射功率: 10dBm
• 范围: 最小 150 米, 开场
• 接收灵敏度: -80dBm@0.1%BER
• 频率偏移: +/-20KHZ
• 频率范围 (MHz):2401.0~2483.5
• 低频 (MHz):2400
• 高频 (MHz):2483.5
• E.i.r.p (等效同位辐射功率) (mW)<10mW
• 带宽 (MHz):2MHz
• 调制: GFSK
Zigbee 性能• 范围:最小 100 米,开阔场
• 发射功率:17.5dBm
• 最高传输速率:300Mbps
• 频率偏移:+/- 20KHZ
• 接收灵敏度:-94dBm
• 频率范围 (MHz):2401.0~2483.5
• 低频 (MHz):2400
• 高频 (MHz):2483.5
• E.i.r.p (等效同位素辐射功率) (mW)<100mW
• 带宽 (MHz):5MHz
• 调制: OQPSK
LoRa性能• 支持 A 类, C
• 频带支持: RU864, IN865, EU868, US915, AU915,
KR920, AS923
• TX 功率高达 27dBm, 接收灵敏度低至 -139dBm @SF12,
BW125kHz
GPSGPS,GLONASS,伽利略和QZSS
Ethernet广域网/局域网口:10M/100Mbps

4 天线规格

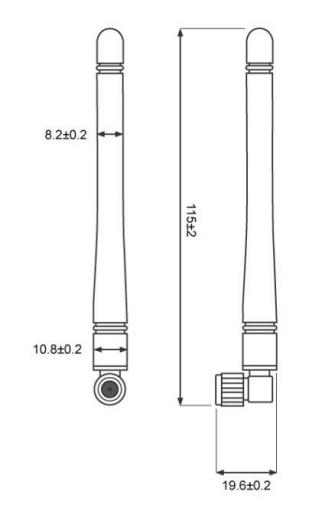

4.1 天线尺寸
473874c8bf1955df2a4851d434e78f0
4.2 天线参数
频率(兆赫)增益 (dBi)效率(%)
8681.8166.45
8780.9351.98
8881.6259.13
8981.3657.05
9081.964.32
9152.4472.67
