DSGW-091规格书 Linux 物联网网关
分享到:

DSGW-091规格书 Linux 物联网网关

产品描述:DSGW-091也称为Dusun Pi Zero,是一种多协议(支持BLE/Zigbee/Z-Wave/LoRaWAN到WiFi2.4和5G/以太网)网关运行Linux@Debian11操作系统。高达64MB RAM和4GB eMMC/闪存允许用户在本地运行应用程序和处理数据。DSGW-091支持添加编码环境,就像添加Python脚本一样。同时既可以通过PoE供电,也可以通过USB 5V型电源供电。可以吊顶安装。
产品详情
硬件概述
应用场景
资料下载
产品选型

DSGW-091 Linux 物联网网关-Dusun Pi Zero


DSGW-091 Dusun Pi Zero 是一款 Linux 物联网网关,支持多种无线协议,并具有可定制的模块化架构。进一步阅读以了解其型号列表、功能、方框图、机械图纸、硬件和连接性能。

Linux 物联网网关型号列表


模型无线网络 2.4G/5G蓝牙5.2Zigbee3.0Z波萝拉
DSGW-091-1
DSGW-091-2

DSGW-091-3

DSGW-091-4

Linux物联网网关介绍

Dusun Pi Zero 是一款运行 Linux 操作系统并支持多种无线协议的物联网网关。无线协议选项包括蓝牙、Wi-Fi、以太网、USB、ZigBee、Z-wave、LoRa。Dusun Pi Zero – Linux 物联网网关为各种无线物联网设备提供可靠的连接。

Linux 物联网网关的模块化架构为客户提供了定制许多网关功能的能力,就像提供了一个现成的解决方案来满足您的确切需求。

Linux 物联网网关产品特性

  • 操作系统:Linux

  • USB 5V type C 电源和 PoE 电源

  • 处理器:四核 Cortex-A35,主频高达 1.3GHz

  • 内存:512MB

  • eMMC:4GB

  • 支持IEEE802.11n、IEEE802.11g、IEEE 802.11b、IEEE 802.11ac协议

  • 支持 Z-WAVE

  • 支持Zigbee3.0

  • 支持蓝牙5.2

  • 支持劳拉

  • 1个WAN/LAN可变网口

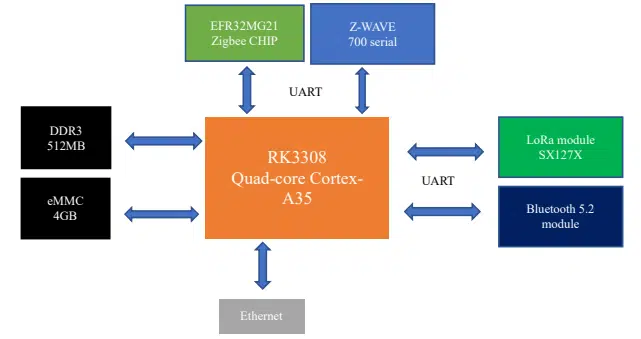

Linux 物联网网关硬件框图

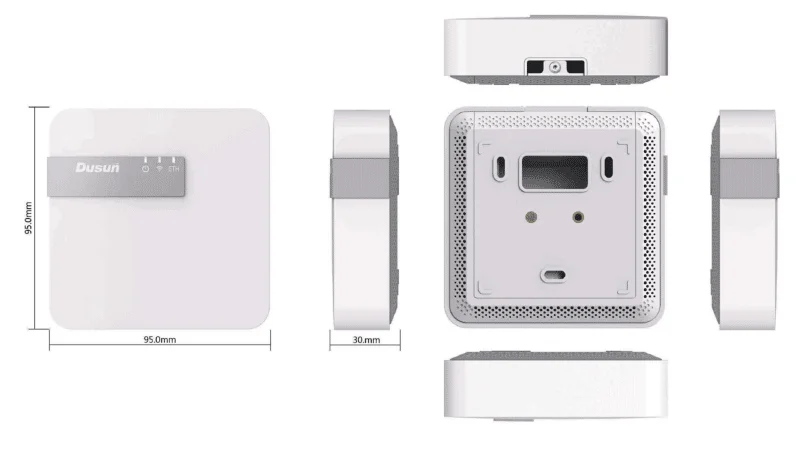

Linux 物联网网关机械要求(图纸)


Linux 物联网网关规格

Linux 物联网网关技术规范
电源适配器输入:100V~240V AC/50~60HZ 输出:5V/3A, USB type C
以太网网络接口支持CAT-5/CAT-5E传输数据和POE
供电(电压范围44~57V)。它是 WAN/LAN 变量。
LED 指示灯开机时电源 LED 常亮
Zigbee/Z-WAVE LED 有信号时闪烁
Wi-Fi 连接 Wi-Fi 1-2 秒后 LED 常亮

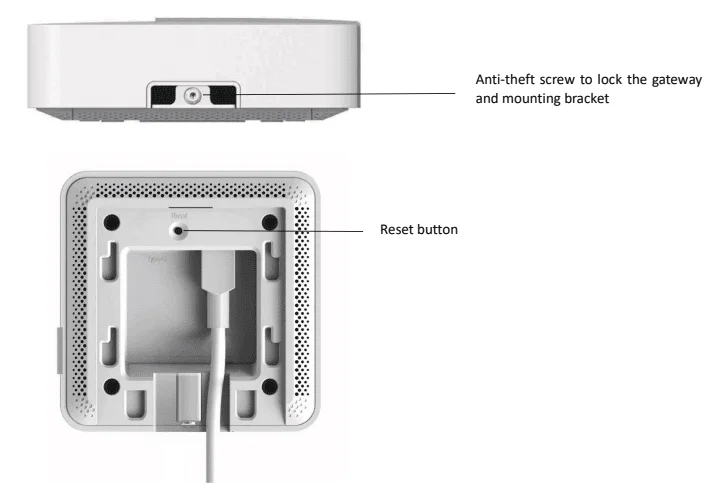

复位按钮复位键为孔键,按下复位键5秒以上
,网关将恢复出厂设置。
安装方法平面、天花板、DIN
实时时钟由板载电池供电的实时时钟
工作温度-10℃~70℃
储存温度-40℃~85℃
冷却散热硅胶/铝
Linux 物联网网关性能要求
Wi-Fi 性能• IEEE 无线局域网标准:
• IEEE802.11ac;IEEE 802.11a;IEEE802.11n;IEEE802.11g;IEEE 802.11b
• 数据速率:
• IEEE 802.11b 标准模式:1、2、5.5、11Mbps
• IEEE 802.11g 标准模式:6、9、12、18、24、36、48、54 Mbps IEEE 802.11n:
MCS0~ MCS7 @ HT20/ 2.4GHz 频段
• MCS0~MCS7 @ HT40/ 2.4GHz 频段
• MCS0~MCS9 @ HT40/ 5GHz 频段
• IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz 频段
• 灵敏度:
VHT80 MCS9 : -60dBm@10 % PER(MCS9) /5GHz 频段 HT40 MCS9:-
63dBm@10 % PER(MCS9) /5GHz 频段 HT40 MCS7:-70dBm@10 %
PER(MCS7) /2.4GHz 频段 HT20 MCS7:-71dBm@10 % PER(MCS7)
/2.4GHz频段
• 发射功率:
IEEE 802.11ac:13dBm @HT80 MCS9 /5GHz 频段
IEEE 802.11ac:16dBm @HT80 MCS0 /5GHz 频段 IEEE
802.11n:14dBm @HT20/40 MCS7 /5GHz 频段 IEEE
802.11n:16dBm @HT20/40 MCS0 / 5GHz 频段 IEEE
802.11n:16dBm @HT20/40 MCS7 /2.4GHz 频段 IEEE
802.11g:16dBm @54MHz
IEEE 802.11b:18dBm @11MHz
• 无线安全:WPA/WPA2、WEP、TKIP 和 AES
• 工作模式:Bridge、网关、AP客户端
• 范围:最小50米,空旷
• 发射功率:17dBm
• 最高传输速率:300Mbps
• 频偏:+/- 50KHZ
• 频率范围(MHz):2412.0~2483.5
• 低频(MHz):2400
• 高频(MHz):2483.5
• Eirp(等效同位素辐射功率)(mW)<100mW
• 带宽(MHz):20MHz/40MHz
• 调制:BPSK/QPSK、FHSSCCK/DSSS、64QAM/OFDM
Zigbee3.0性能• 范围:最小100 米,开阔场地
• 发射功率:17.5dBm
• 最高传输速率:300Mbps
• 频率偏移:+/- 20KHZ
• 接收灵敏度:-94dBm
• 频率范围(MHz):2401.0~2483.5
• 低频(MHz) ):2400
• 高频 (MHz):2483.5
• Eirp(等效同位素辐射功率)(mW)<100mW
• 带宽 (MHz):5MHz
• 调制:OQPSK
蓝牙性能• TX 功率:19.5dBm
• 范围:最小 150 米,开阔
• 接收灵敏度:-80dBm@0.1 %BER
• 频率偏移:+/-20KHZ
• 频率范围 (MHz):2401.0~2483.5
• 低频 (MHz): 2400
• 高频 (MHz):2483.5
• Eirp(等效同位素辐射功率)(mW)<10mW
• 带宽 (MHz):2MHz
• 调制:GFSK
Z-WAVE 性能• TX 功率:TX 功率高达 13dBm
• RX 灵敏度:@100kbps -97.5dBm
• 范围:最小 100 米,开放区域
• 默认频率:916MHz(不同国家/地区具有不同频率)
LoRa 性能• 频段支持:EU868、US915
• TX 功率高达 20dBm
以太网10/100Mbps

Linux 物联网网关质量和测试信息

信息说明标准(是) 定制(否)
静电测试是的
射频天线分析是的
环境测试是的
可靠性测试是的
认证FCC,CE,IC, Z-wave plus, RoHs


DSGW-091 Dusun Pi Zero 是一款 Linux 物联网网关,支持多种无线协议,并具有可定制的模块化架构。进一步阅读以了解其型号列表、功能、方框图、机械图纸、硬件和连接性能。
