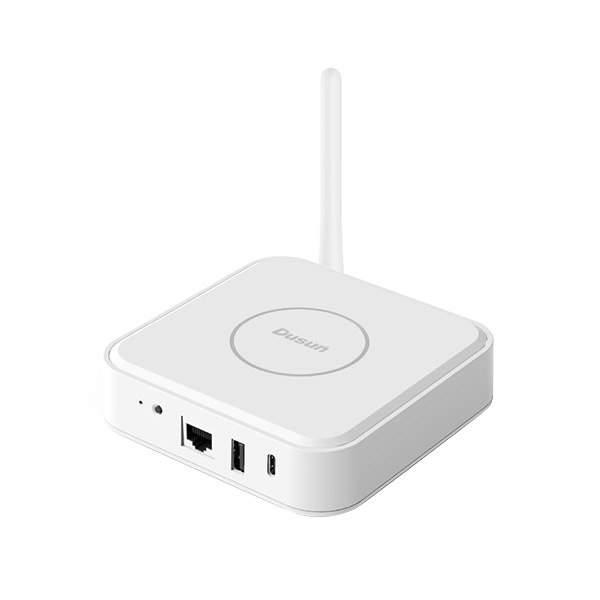

DSGW-211规格书  EnOcean网关

CPU:PX30
RAM:2GB
操作系统:Debian
协议:蓝牙5.2, Zigbee3.0 (Matter), EnOcean, LTE Cat1, Wi-Fi 2.4G/5G
产品详情
硬件概述
应用场景
资料下载
产品选型

产品规格书


产品名称:OpenHAB EnOcean Gateway

型号名称:DSGW-211


简介

描述

DSGW-211是EnOcean网关。它与OpenHAB一起使用。它为各种EnOcean物联网设备提供可靠的连接。一旦启动,OpenHAB将自动扫描您的网络中的已知设备,并允许您轻松设置它们。


产品功能概述

  • 支持5V USB C型电源

  • 支持 EnOcean, TM310

  • 一个广域网/局域网可变网络端口

  • RGB 指示灯环

  • 支持 USB2.0

  • 支持备用锂电池,最近12小时

  • 支持 LTE cat1/LTE catM1

  • 支持 BLE 5.0

  • 支持事项


硬件框图


机械要求

图纸


规格

技术参数

CategorySpecifications
Power SupplyUSB type-C 5V/3A
Reset button

The reset button is hole button, After pressing the reset button for more than 5 seconds, the Locator will be restored to the factory settings.

ButtonSoftware custom button
Network InterfaceRJ45
USBUSB2.0
SD cardUp to 128GB SD card
Indicator LEDsRGB indicator ring
Li battery6000mAh (last 12 hours)
Wireless protocolEnOcean
AntennaExternal antenna (SMA connector)
Installation methodFlat,Ceiling,DIN
RTCReal Time Clock operated from on board battery
Operating Temperature-10℃~60℃
Storage Temperature-40℃~85℃
Operating humidity10%~90%
IP ratingIP22
CoolingHeat dissipation silicone/aluminum
Current500mA@5V


性能要求

CPUQuad-core Cortex A53
RAM1GB
eMMC8GB
EnOcean

• Radio frequency:

• 868 MHz for Europe and other countries adopting RED

• 902 MHz for USA (FCC specification) and Canada (IC specification)

• EnOcean interface: TCM 310

• Transmit power: 3dBm maximum

• Receive sensitivity: -97 dBm

Bluetooth

• TX Power: 6dBm

• Range: 150 meters minimum, open filed

• Receiving Sensibility: -93dBm@0.1%BER

• Frequency offset: +/-20KHZ

• Frequency Range (MHz):2401.0~2483.5

• Low Frequency (MHz):2400

• High Frequency (MHz):2483.5

• E.i.r.p (Equivalent Isotopically Radiated power) (mW)<10mW

• Bandwidth (MHz):2MHz

• Modulation: GFSK

Matter

• TX Power: 17.5dBm

• Range: 100 meters minimum, open filed

• Receiving Sensibility:-94dBm

• Frequency offset: +/-20KHZ

• Frequency Range (MHz):2401.0~2483.5

• Low Frequency (MHz):2400

• High Frequency (MHz):2483.5

• E.i.r.p (Equivalent Isotopically Radiated power) (mW)<100mW

• Bandwidth (MHz):5MHz

• Modulation: OQPSK

LTE Cat M1• Operation Frequency Band: 850/900/1800/1900MHZ

• Global:LTE:FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28

• North America: LTE TDD:B2/B4/B12/B13

• LTE TDD:B39(for cat.M1 only)

LTE Cat1

• LTE FDD: B2/B4/B5/B12/B13

• WCDMA:B2/B4/B5

• LTE FDD Data rate:10(DL)/5(DL)

WAN/LAN• 10/100M bps


软件要求

系统OpenHAB
附加组件EnOcean Binding


质量保证要求

质量和测试信息

信息描述标准(是) 定制(否)
静电放电测试
射频天线分析
环境测试
可靠性测试
认证FCC, CE, RoHs
