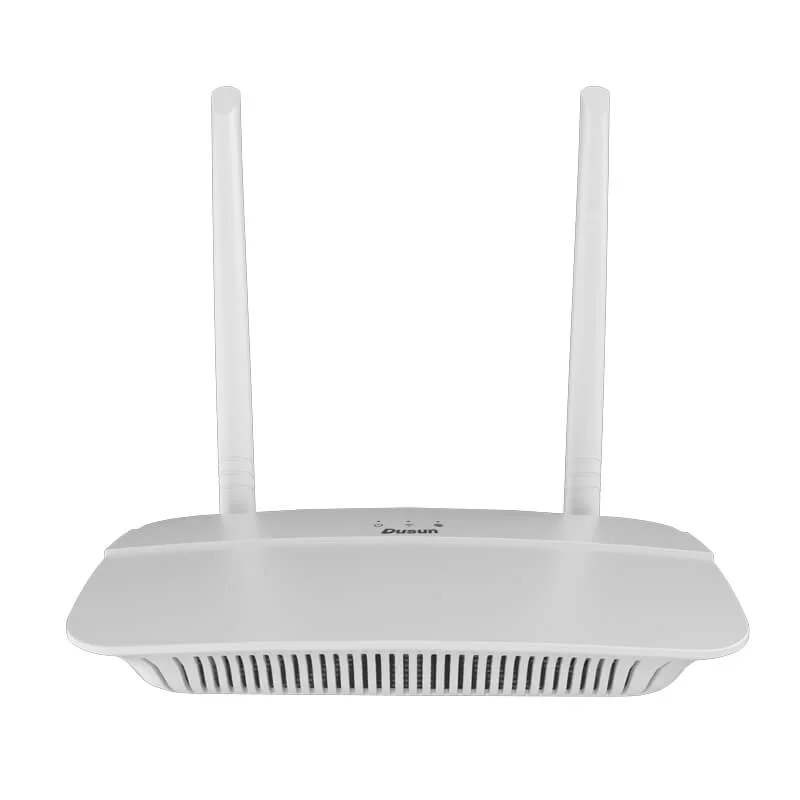

DSGW-021规格书 LTE Cat4路由网关

CPU:MT7628AN
RAM:128MB
操作系统:OpenWrt
协议:Wi-Fi 2.4G/5G, Zigbee 3.0, Z-Wave, BLE 5.2, LTE Cat4
产品详情
硬件概述
应用场景
资料下载
产品选型

产品规格书

产品名称: LTE Cat4路由网关

产品型号: DSGW-021


Model List

A 类产品 (现货)

型号Wi-Fi 2.4G/5GLTE Cat4BLEZigbee
DSGW-021-2
DSGW-021-5



B 类产品 (接单生产)

型号Wi-Fi 2.4G/5GLTE Cat4BLEZigbee
DSGW-021-3



C 类产品 (接单生产,最小起订量: 500)

型号Wi-Fi 2.4G/5GLTE Cat4BLEZigbeeZ-Wave
DSGW-021-1


DSGW-021-4



产品简介

描述

DSGW-021 LTE Cat4 路由器网关是一款专门为物联网网关开发者设计的,符合最新的 IEEE 802.11ac WiFi 标准。它可以同时为多个设备提供稳定的高速数据传输。其内置的 600MHz 处理器提供了强大的数据处理能力,从而提高了无线传输效率。

凭借其双频设计,实现长距离的多功能和稳定的无线连接。该路由器非常适合中等规模的家庭,它还支持蓝牙、Zigbee 和 Z-Wave 功能,使其能够与支持不同协议的子设备连接。使用场景包括智能家居、办公室、物联网(IoT)应用。

此外,通过预集成的、全面的、完全验证的开发资源,开发者可以从硬件的最低层开始创建自己的固件


产品特性

  • 多设备支持:支持多达 64 个 Wi-Fi 设备接入,享受高达 150 Mbps 的下载速度。

  • AC1200 Wi-Fi:创建同步的双频 Wi-Fi 网络,在 2.4 GHz 频段上的最高速度为 300 Mbps,在 5 GHz频段上的最高速度为 867 Mbps。

  • 简单易用:不需要配置;通过现场测试,保证与 100 多个国家的 SIM 卡兼容。

  • 可拆卸 LTE 天线: 借助于两根外部天线,可以享受到与每台设备的稳定和高效连接。

  • Wi-Fi 路由器模式:将以太网电缆插入 LAN/WAN 端口,如果你无法获得 4G 连接,你可以灵活接入,作为一个备份选项。

  • 支持多种协议: Bluetooth5.2、Zigbee3.0。


硬件框图


机械需求

产品尺寸


规格参数

硬件参数

类别参数
CPUMT7628AN 600MHz Processor
SystemOpenWRT
RAM128 MB
Flash16 MB
电源

输入电压: 范围为4.5V至5V, 电源座孔径为3.5毫米 直径为1.35mm,为正极

电源适配器: 100-240v 50/60hz。输出为5V/2A

复位键支持恢复出厂设置功能。长按超10秒钟,网关将恢复出厂设置
接口

1 * 10/100Mbps LAN Port

1 * 10/100Mbps WAN Port

1 * Micro SIM Card Slot

指示灯

黄灯闪烁:Zigbee/Bluetooth 信号进来

红灯常亮:未正常连接服务器

绿灯常亮:正常连接服务器

天线内部天线 4G LTE, 2 * 2.4G FPC, 2 * 5G FPC Antenna
工作温度0℃~40℃
存储温度-40℃~65℃
工作湿度
10%~90% 无冷凝
存储湿度5%~90% 无冷凝
工作电流350mA@5V
安装方式居顶安装,平装
IP22



性能参数

Wi-Fi

● IEEE Wireless LAN standard:

IEEE802.11ac, IEEE802.11n, IEEE802.11g, IEEE802.11b

传输速率:

IEEE 802.11b Standard Mode:1,2,5.5,11Mbps

IEEE 802.11g Standard Mode:6,9,12,18,24,36,48,54 Mbps

IEEE 802.11n: MCS0~MCS7 @ HT20/ 2.4GHz band

MCS0~MCS7 @ HT40/ 2.4GHz band

MCS0~MCS9 @ HT40/ 5GHz band

IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz band

接收灵敏度:

VHT80 MCS9: -60dBm@10% PER(MCS9) /5GHz band

HT40 MCS9: -63dBm@10% PER(MCS9) /5GHz band

HT40 MCS7: -70dBm@10% PER(MCS7) /2.4GHz band

HT20 MCS7: -71dBm@10% PER(MCS7) /2.4GHz band

发射功率:

IEEE 802.11ac: 13dBm @HT80 MCS9 /5GHz band

IEEE 802.11ac: 16dBm @HT80 MCS0 /5GHz band

IEEE 802.11n: 14dBm @HT20/40 MCS7 /5GHz band

IEEE 802.11n: 16dBm @HT20/40 MCS0 /5GHz band

IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band

IEEE 802.11g: 16dBm @54MHz

IEEE 802.11b: 18dBm @11MHz

无线安全: WPA/WPA2, WEP, TKIP, and AES

工作模式: Bridge, Gateway, AP Client

覆盖范围: 50 meters minimum, open field

最大传输速率: 300Mbps

频率偏差: +/- 50KHZ

频率范围 (MHz): 2412.0~2483.5

低频 (MHz):2400

高频 (MHz):2483.5

E.i.r.p (Equivalent Isotopically Radiated power) (mW)<100mW

带宽 (MHz):20MHz/40MHz

调制方式: BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM

Bluetooth (EFR32MG21

发射功率: 19.5dBm

覆盖范围: 最大150M,空旷范围

接收灵敏度: -92dBm@0.1%BER,1Mbps

频率偏差: +/-20KHZ

频率范围 (MHz):2401.0~2483.5

低频 (MHz):2400

高频 (MHz):2483.5

E.i.r.p (Equivalent Isotopically Radiated power) (mW)<10mW

带宽 (MHz):2MHz

调制方式: GFSK

Bluetooth (NRF52840)

发射功率: 10dBm

覆盖范围: 最大100M, 空旷范围

Receiving Sensibility: -90dBm@0.1%BER

频率偏差: +/-20KHZ

频率范围 (MHz):2401.0~2483.5

低频 (MHz):2400

高频 (MHz):2483.5

E.i.r.p (Equivalent Isotopically Radiated power) (mW)<10mW

带宽 (MHz):2MHz

调制方式: GFSK

LTE CAT4

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28

LTE-TDD: B38/B39/B40/B41

WCDMA: B1/B2/B4/B5/B6/B8/B19

GSM: B2/B3/B5/B8

DataMax. 150Mbps downlink / 50Mbps Uplink Under LTE



软件特性

Quality of Service按设备或应用对网络流量进行优先排序
工作模式3G/4G路由器,无线路由器
WAN 类型动态IP/静态IP/PPPoE/PPTP(双通道)/L2TP(双通道)
管理访问控制,本地管理,远程管理(TR069)重新启动时间表
DHCPServer, Client, DHCP Client List, Address Reservation
Port Forwarding虚拟服务器,端口触发,UPnP,DMZ
动态 DNSDynDns, NO-IP
VPNPPTP VPN, IPSec VPN , OpenVPN
访问控制家长控制,本地管理控制
防火墙

DoS, SPI Firewall, IP Address Filter/Domain Filter, IP and MAC Address Binding

Protocols支持IPv4 and IPv6
访客网络1 x 2.4GHz访客网络,1 x 5GHz访客网络
IPSec VPN支持多达10条IPSec VPN隧道



管理系统

登录


密码修改


路由器状态


网络设置


Wi-Fi 设置


LAN 设置


安全策略

MAC 地址过滤


域名过滤


DMZ


高级设置

固件升级


恢复出厂设置


二次开发

系统框图


SDK 支持

系统驱动协议
OpenWRTUBOOTZigBee3.0

UARTZ-Wave7.0

SPIBLE5.1

I2CLTE

USB

SDIO

Ethernet

OTA



开发环境和工具

开发环境Linux
系统版本Chaos_calmer/15.05.1/
开发工具Toolchain



IoT 应用软件

Dusun 在 DSGW-021 的基础上开发了多个物联网应用软件。如果客户需要这个软件,他们可以申请和购买。

  • Wi-Fi: 检测周围的 Wi-Fi 设备。

  • MQTT 客户端: 将无线协议转换为 MQTT 协议。

  • 信标扫描器: 扫描和配置信标。

  • LUCI 页面: 促进 AP 配置、流量检测、防火墙设置、VPN 配置、APN 设置和物联网配置。


开始编程

  1. 从 Dusun 的网站上下载 SDK

  2. 创建开发环境

  3. 参考开发文件《DSGW-021 SDK 快速入门指南》

  4. 根据自己的需求开发固件


质量保证需求

Information DescriptionStandard(Yes) Custom(No)
跌落测试Yes
射频天线分析Yes
环境测试Yes
可靠性测试Yes
认证FCC, CE, RoHS
