PRODUCT SPECIFICATION
DSFF-091产品规格书
离在线语音模组
概述
DSFF-091是一款基于wifi芯片ESP32-S3和语音处理芯片TH1520,支持离线指令，在线指令，支持对接思必驰云端ASR，支持双mic 接口，支持双喇叭输出接口，支持AEC接口。支持5VDC电源输入.
1.1产品特点
Ø本产品为离在线语音模块，可适配各种应用场景，如：数码家电，音箱，智能家居等；
Ø可联网与远程控制，方便客户使用，减少开发周期；
Ø模块通过双麦克风对语音进行采集，然后由语音芯片进行识别处理，识别成功后识别结果通过UART接口输出；
Ø支持语音播报；
Ø基于本模块，可以开发各类在线的语音应用。
Ø依据需要，深度定制个性化发音，唤醒词。
1.2产品性能
Ø本模块板为在线语音方案，语音部分采用思必驰定制高性能 AI 芯片 TH1520，集成思必驰语音神经网络算法，可实现快速拾音、降噪、识别、指令回馈和通讯交互 。
Ø在线采用 ESP32-S3R8 Wi-Fi平台
Ø支持线性双麦阵列，可外接驻极体麦克风，ID 外观和结构设计灵活，方案集成方便。
Ø双差分回采输入，大幅提升回声消除效果 。
Ø支持宽电压输入：9~40V/DC（备用）
Ø支持 L/R Line out 与 UART 通讯接口。
Ø播报反馈速度快，可支持 200+条本地指令，命令词识别率高。
1.3产品特性参数
| DSFF-091 |
产品尺寸 | 60mmx70mm （具体看结构禁布） |
主芯片 | ESP32-S3R8+TH1520 |
无线协议 | Wi-Fi |
发射功率 | 21dbm（max） |
待机功耗(等待唤醒) | 200mA |
工作电压 | 5VD ,9~40VDC |
工作温度 | -20~+70°C |
储存温度 | -40~+85°C |
对外接口 | SPEARKER OUT ,UART，USB IN |
1.4关键器件清单
关键器件名称 | 厂家 | 规格型号 | 备注 |
主控IC | 乐鑫 | ESP32-S3R8 | Wi-Fi 芯片 |
语音芯片 | 太行 | TH1520 |
|

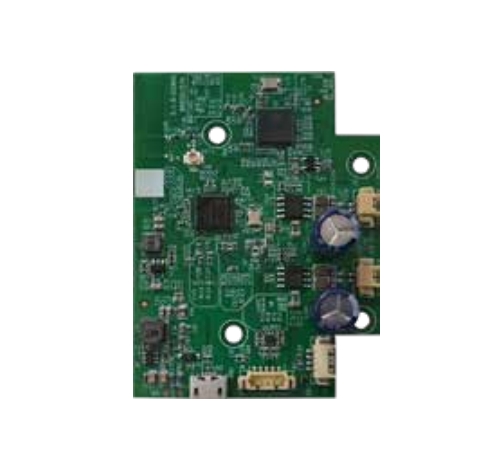

硬件功能和产品外观
2.1 硬件框图
2.2 接口定义
2.2.1 J1 MIC +LED小板端口
Pin No. | Pin Name | Type | Description |
1 | VIN | / | 3.3 V电源输入 |
2 | GND | / | GND |
3 | MIC1 | / | Mic1 输入 |
4 | MIC2 | / | Mic2 输入 |
2.3.2 J2 喇叭端口
Pin No. | Pin Name | Type | Description |
1 | HPL | O | 左声道输出 |
2 | GND | / | 地 |
2.3.3 J3 喇叭端口
Pin No. | Pin Name | Type | Description |
1 | HPR | O | 右声道输出 |
2 | GND | / | 地 |
2.3.4 J4 串口端口
Pin No. | Pin Name | Type | Description |
1 | 12V | / | 外部电源12VDC输入 |
2 | GND | / | GND |
3 | RX | I | 语音板的RX |
4 | TX | O | 语音板的TX |
备注： J2 J3 J4需要同客户样品一致， J1可自定义。
2.3 音频输出
该产品支持 L/R 两路 DAC 输出。
2.4 语音识别
本产品支持离线语音识别+在线语音识别。
2.5 LED指示
本产品有两个指示灯，一个蓝灯，一个绿灯， 蓝牙led灯指示配网状态，绿色led灯指示识别状态
蓝灯 | 1Hz 频率闪烁 | 配网状态 |
长亮 | 配网成功 |
长灭 | 未配网 |
红灯 | 1Hz 频率闪烁 | 命令词唤醒后，正在识别命令 |
长亮2秒 | 识别成功 |
长灭 | 未被唤醒状态 |
