Dusun Pi4

型号：	DSGW-290
CPU ：	RK3568
内存：	8GB
操作系统：	Ubuntu, Debian, Android
协议：	Wifi/Lte

产品详情

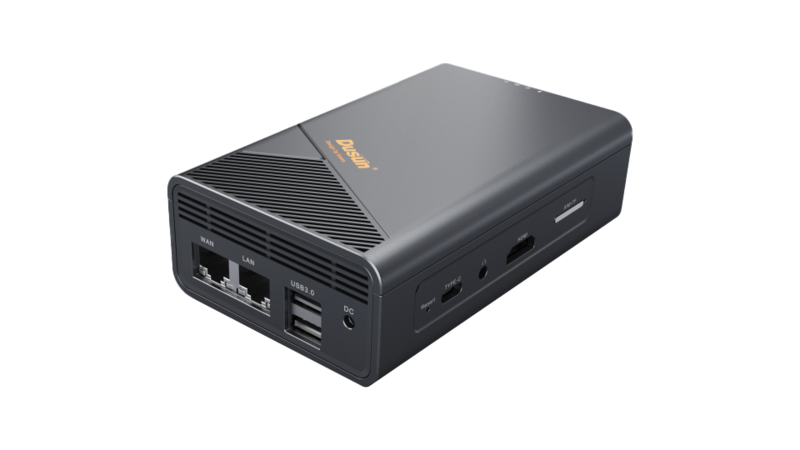

产品名称：DUSUN Pi4
型号名称：DSGW-290/DSGW-291

DSGW-290 DSGW-291

型号列表

模型	wifi2.4/5G	低功耗蓝牙	LTE cat.4	ZigBee	Z波	以太网 1000Mbps	罗拉	涂鸦- Zigbee	亚克
DSGW-290-1	●	●	●	●	●	●			●
DSGW-290-2	●	●	●			●		●
DSGW-291-1	●	●	●	●	●	●	●		●
DSGW-291-2	●	●	●			●	●	●
DSGW-290-3	●	●				●

资源列表

模型	内存	电子多媒体卡	固态硬盘	评论
型号[1]-1	2GB	32GB	插槽支持[2]
型号-2	4GB	64GB	插槽支持	默认示例资源
型号-3	8GB	128GB	插槽支持

备注：
[1]型号对应以上型号表；
[2] 网关预留M.2 SSD插槽，用户可自行安装SSD

一、简介

1.1 目的&说明

Dusun Pi4 是一款面向开发者的物联网网关，基本类似于树莓派4。采用瑞芯微RK3568处理器，基于ARM四核Cortex-A55内核，64位，2GHz。可运行多种系统，linux，debian，android等。有丰富的外部接口，HDMI，USB，Ethernent。并且相比树莓派4，它内置了物联网无线模块，包括zigbee、z-wave、蓝牙、Wi-Fi、LTE。开发者可以快速开发自己的网关，硬件加密也支持。

1.2 产品特性概要

支持音频输入输出（3.5mm）
1000M以太网*2
2 个 USB 3.0 端口
1 个微型 HDMI 接口
SD卡支持：用于加载操作系统和数据存储的Micro SD卡槽
输入电源：12V DC 通过 USB-C 连接器（最小 3A1）
支持以太网供电 (PoE)（需要单独的 PoE HAT）
支持2.4GHz/5GHz双频WiFi，802.11a/b/g/n/ac协议
支持zigbee3.0, BLE5, Z-WAVE,sub-G,LoRaWAN,LTE
支持Android、Linux、Ubuntu等操作系统

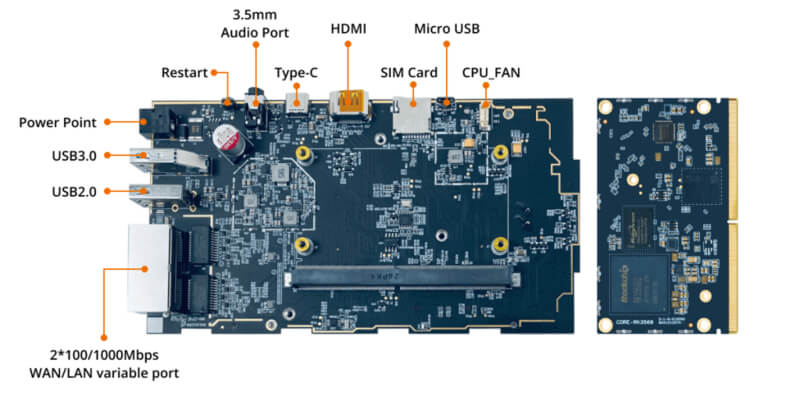

1.3 硬件块

2.机械要求

DSGW-291（lora外置天线）

DSGW-290（内置天线不带lora）

三、规格

3.1 基本参数

基本参数
主芯片	RK3568
中央处理器	ARM® 四核 64 位处理器，四核 Cortex-A55
显卡	ARM G52 2EE 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
视频处理器	支持4K VP9和4K 10bits H265/H264视频解码，最高60fps 1080P多格式视频解码（WMV、MPEG-1/2/4、VP8）1080P视频编码，支持H.264、VP8格式视频后处理器： de -隔行扫描、去噪、边缘/细节/颜色优化
能源管理	RK808 PMU电源管理单元
内存	8GB双通道64Bit LPDDR4(2GB/4GB/8GB可选)
贮存	高达 128GB 高速 eMMC（32GB/64GB/128GB 可选） M.2 SSD 选项
TF卡	支持
硬件特性
以太网	集成GMAC以太网控制器*2 使用RGMII接口支持10/100/1000-Mbps数据传输速率使用RMII接口支持10/100-Mbps数据传输速率支持扩展Realtek RTL8211E实现10/100/1000Mbps以太网
展示	视频输出接口： - 1 x HDMI 2.0，支持4K@60HZ输出和HDCP 1.4/2.2 - 1 x MIPI-DSI，支持双通道2560x1600@60fps输出
声音的	1 x HDMI 2.0, 3.5mm 音频端口
相机	1 x MIPI-CSI摄像头接口（内置双硬件ISP，最高单13Mpixel或双 8Mpixel）（开发者模式）
PCIE	1个PCIe2.1接口
力量	12V（电压误差±5%）
USB	USB3.0×2
调试	调试串口×1，用于开发调试
功耗	待机功耗：0.015W 典型功耗：2.9W 最大功耗：5.6W
环境	工作温度：-10℃- 50℃ 储存温度：-40℃- 85℃ 储存湿度：10%～80%
系统软件
系统支持	Ubuntu18.04（预装）,Android10.0,Buildroot+QT
外观规格
核心板尺寸	82mm×50.5mm（板厚1.2mm）
接口类型	MXM3.0 (314 PIN, 0.5mm间距)
电路板规格	8层板设计，沉金工艺
硬件加密	对称算法 (TPM) 的硬件支持 – SHA-256 和 HMAC 散列，包括片外上下文保存/恢复 – AES-128：加密/解密，GCM 伽罗华域乘法

3.2 无线协议参数

Wi-Fi 参数	●IEEE无线局域网标准：IEEE802.11ac；IEEE 802.11a；IEEE802.11n；IEEE802.11g；IEEE 802.11b ●数据速率： IEEE 802.11b 标准模式：1,2,5.5,11Mbps IEEE 802.11g 标准模式：6,9,12,18,24,36,48,54 Mbps IEEE 802.11n: MCS0~MCS7 @ HT20/ 2.4GHz 频段 MCS0~MCS7 @ HT40/ 2.4GHz 频段 MCS0~MCS9@ HT40/ 5GHz 频段 IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz 频段 ●灵敏度：  VHT80 MCS9 : -60dBm@10 % PER(MCS9) /5GHz 频段 ●HT40 MCS9 : -63dBm@10 % PER(MCS9) /5GHz 频段 ●HT40 MCS7 : -70dBm@10 % PER(MCS7) /2.4GHz 频段 ●HT20 MCS7 : -71dBm@10 % PER(MCS7) / 2.4GHz频段 IEEE 802.11ac：13dBm @HT80 MCS9 /5GHz 频段 IEEE 802.11ac：16dBm @HT80 MCS0 /5GHz 频段 IEEE 802.11n：14dBm @HT20/40 MCS7 /5GHz 频段 IEEE 802.11n：16dBm @HT20/40 MCS0 /5GHz 频段 IEEE 802.11n ：16dBm @HT20/40 MCS7 /2.4GHz band IEEE 802.11g：16dBm @54MHz IEEE 802.11b：18dBm @11MHz 无线安全：WPA/WPA2、WEP、TKIP、AES ●工作模式：Bridge、Gateway、AP Client ●范围：最小50米，开阔地 ●发射功率：17dBm ●最高传输速率：300Mbps 频率偏移：+/- 50KHZ ●频率范围(MHz)：2412.0~2483.5 ●低频(MHz)：2400 ●高频(MHz) ):2483.5 ●Eirp(等效同位素辐射功率)(mW)<100mW ●带宽（MHz）：20MHz/40MHz ●调制方式：BPSK/QPSK、FHSSCCK/DSSS、64QAM/OFDM
紫蜂	●发射功率：17.5dBm ●范围：最小100米，开阔 ●接收灵敏度：-94dBm ●频偏：+/-20KHZ ●频率范围(MHz)：2401.0~2483.5 ●低频(MHz)：2400 ●高频(MHz):2483.5 ●Eirp(等效同位素辐射功率)(mW)<100mW ●带宽(MHz):5MHz 调制方式：OQPSK
蓝牙	●发射功率：19.5dBm ●范围：最小150米，开阔 ●接收灵敏度：-80dBm@0.1 %BER ●频偏：+/-20KHZ ●频率范围(MHz)：2401.0~2483.5 ●低频(MHz)： 2400 ●高频（MHz）：2483.5 ●Eirp（等效同位素辐射功率）（mW）<10mW ●带宽（MHz）：2MHz 调制方式：GFSK
Lora（仅支持 DSGW-291）	●频段支持：RU864、IN865、EU868、US915、AU915、KR920、AS923 ●TX功率高达27dBm，RX灵敏度低至-139dBm@SF12，BW125kHz
Z波	●TX功率高达13dBm（20mW） ●范围：最小100米，开阔 ●默认频率：916MHz（不同国家/地区不同频率） ●RX灵敏度：@100kbps-97.5dBm
LTE-cat4	●4G FDD-LTE B1/B3/B7/B8/B20 (2100/1800/2600/900/800MHz) ●TDD -LTE B38/B39/B40/B41 (2600/1900/2300/2500MHz) ●3G：DC- HSPA+/HSPA+/HSPA/UMTS B1/B8 (2100/900MHz)
亚克	●发射功率：14dBm ●范围：最小100米，开阔 ●接收灵敏度：-94dBm

4.质量保证要求

4.1 质量和检测信息

信息说明	标准(是) 定制(否)
静电测试	是的
射频天线分析	是的
环境测试	是的
可靠性测试	是的
认证	FCC、CE、蓝牙(BQB)、PTCRB、RoHs

1.介绍

1.1目的和描述

Dusun Pi4是面向开发者的物联网网关，类似于树莓Pi4。它采用了Rockchip RK3568处理器，基于ARM四核Cortex-A55内核，64bit，2GHz。可以运行多个系统，Linux，Debian，Android等。，具有丰富的外部接口、HDMI、USB和以太网。与raspberry pi 4相比，它内置了物联网无线模块，包括Zigbee，z- wave，蓝牙，Wi-Fi和LTE。开发人员可以快速开发他们的网关。并且也支持硬件加密。

1.2产品功能概述

支持音频输入和输出(3.5毫米)
1000米以太网*2
2 × USB 3.0端口
1 × HDMI端口
SD卡支持:Micro SD卡插槽，用于加载操作系统和数据存储
输入电源:12V DC，通过USB-C连接器(最小3A1)
以太网供电(PoE)–启用(需要单独的PoE帽)
支持2.4GHz / 5GHz双频WiFi，802.11a/b/g/n/ac协议
支持Zigbee3.0、BLE5、Z-WAVE、sub-G、LoRaWAN、LTE
支持Android、Linux、Ubuntu和其他操作系统

1.3硬件模块

2.机械要求

3.规格

3.1基本参数

Basic Parameters
Main chip	RK3568
CPU	ARM® Quad-core 64-bit processor, Quad-core Cortex-A55
GPU	ARM G52 2EE Support OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
Video Processor	Support 4K VP9 and 4K 10bits H265/H264 video decoding, up to 60fps 1080P multi-format video decoding (WMV, MPEG-1/2/4, VP8) 1080P video encoding, support H.264, VP8 format Video post processor: de-interlacing, denoising, edge/detail/color optimization
Power Management	RK808 PMU Power Management Unit
RAM	8GB dual channel 64Bit LPDDR4(1GB/2GB/4GB/8GB optional)
Storage	Up to 128GB high-speed eMMC (16GB/32GB/64GB/128GB optional)
Hardware Features
Ethernet	Integrated GMAC Ethernet Controller*2 10/100/1000-Mbps data transfer rate supported using RGMII interface 10/100-Mbps data transfer rate Supported using RMII interface Support to expand Realtek RTL8211E to achieve 10/100/1000Mbps Ethernet
Wireless network	SDIO interface for expanding WiFi&Bluetooth 2-in-1 module Support 2.4GHz / 5GHz dual-band WiFi, 802.11a/b/g/n/ac protocol
Display	Video output interface: 1 x HDMI 2.0, support4K@60HZoutput and HDCP 1.4/2.2 Display interface (support dual-screen simultaneous display, dual-screen different display): 1 x MIPI-DSI, support dual channel2560x1600@60fpsoutput
Audio	1 x HDMI 2.0 and 1 x DP 1.2 (DisplayPort), Audio Out 1 x SPDIF digital audio interface for audio output
Camera	1 x MIPI-CSI camera interface (built-in dual hardware ISP, up to single 13Mpixel or dual 8Mpixel)(developer mode)
PCIE	1 x PCIe2.1 interface
Power	12V (voltage error ±5%)
USB	USB3.0 × 2
Debug	Debug serial port × 1 for development and debugging
Interface	3 × SDMMC， 3 × SPI， 10 × UART， 6 × I2C x 6， 2 × I2S/PCM(2ch)/TDM(8ch)，16×PWM ，7 × ADC， 3 × CAN， 130 × GPIO
Power Dissipation	Standby power dissipation:0.015W Typical power dissipation: 2.9W Maximum power dissipation: 5.6W
Environment	Working temperature: -10℃- 50℃ Storage temperature: -40℃- 85℃ Storage humidity: 10%～80%
System software
Core Board Size	82mm × 50.5mm (plate thickness 1.2mm)
Interface Type	MXM3.0 (314 PIN, 0.5mm pitch)
PCB Specification	8-layer board design, immersion gold process
Hardware Encryption	Hardware Support for Symmetric Algorithms SHA-256 & HMAC Hash including off-chip context save/restore AES-128: Encrypt/Decrypt, Galois Field Multiply for GCM
