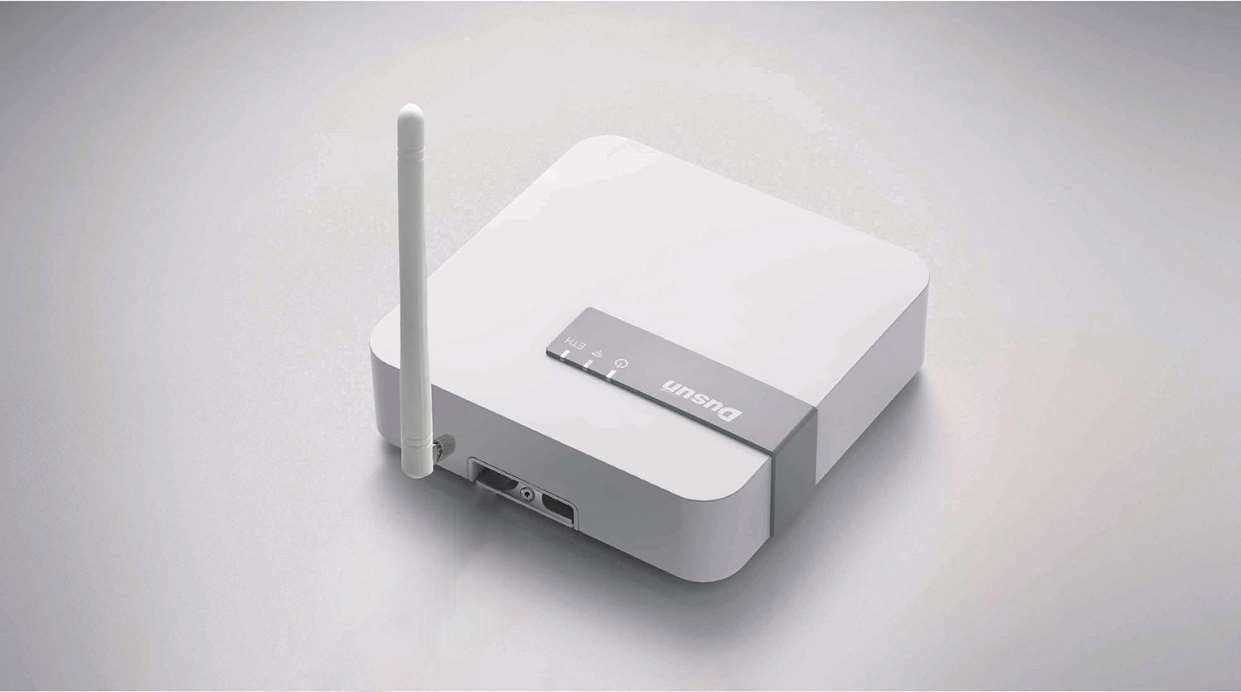

DSGW-090B Indoor LoRaWAN Gateway Lite

发表时间：2022-08-19 16:41

Product Specification

Product Name: Indoor LoRaWAN Gateway Lite

Model Name: DSGW-090B

Revision History

Specification	Sect.	Update Description	By
Rev	Date
1.0	2022-03-03		New version release
2.0	2022-03-26		Add SD card slot

Approvals

Organization	Name	Title	Date

1 Introduction

1.1 Purpose& Description

DSGW-090B is a robust 8-channel indoor LoraWAN® Gateway. Adopting SX1302 LoRa chip and secure crypto chip, DSGW-090B provide high-efficiency and reliable connection.DSGW-090B has line of sight up to 15 km can cover about 2 km in urbanized environment, which can cover larger areas and provide connectivity to more than 2000 nodes.

1.2 Product Feature Summary

5V/2A type-C Power supply

Support IEEE802.11n,IEEE802.11g,IEEE 802.11b Protocol

Base on the LoRa Concentrator Engine: Semtech SX1302

TX power up to 27dBm, RX sensitivity down to -125dBm @SF7, RX sensitivity down to -139dBm @SF12, BW125kHz

Build-in ECC608 crypto chip for high security authentication and reliable Helium network connectivity

LoRa Frequency band support: CN470, RU864, IN865, EU868, US915, AU915, KR920, AS923

Support BLE5.0

One WAN/LAN variable network port

FCC,CE Certification

1.6 Hardware block diagram

2 Mechanical Requirement

2.1 Drawings

3 Specifications

3.1 Technical Specification

CPU	MT7628AN, MIPS24KEc, 580MHZ
RAM	128MB
Flash	32MB
Encryption chip	ECC608A/B
Power Adapter	Input:100V~240V AC/50~60HZ Output:5V/2A, USB type-C
Ethernet	RJ45
Indicator LEDs	Power LED normally on when powered on LoRaWAN LED is flash when the signal come Internet LED normally on after connecting to cloud
Reset Button	The reset button is hole button, After pressing the reset button for more than 5 seconds, the Gateway will be restored to the factory settings.
SD card slot	1
Antenna	1external antenna (Lora), 3 internal Antenna (Wi-Fi,BLE,GPS)
Operating Temperature	-10℃~60℃

3.2 Performance Requirement

Wi-Fi Performance	IEEE wireless LAN standard: IEEE802.11n; IEEE802.11g; IEEE 802.11b Data Rate: IEEE 802.11b Standard Mode:1,2,5.5,11Mbps IEEE 802.11g Standard Mode:6,9,12,18,24,36,48,54 Mbps IEEE 802.11n: MCS0~MCS7 @ HT20/ 2.4GHz band Sensitivity: HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band Transmit Power: IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band IEEE 802.11g: 16dBm @54MHz IEEE 802.11b: 18dBm @11MHz Wireless Security: WPA/WPA2, WEP, TKIP, and AES Working mode : Bridge、Gateway、AP Client Range: 50 meters minimum, open field Transmit Power:17dBm Highest Transmission Rate: 300Mbps Frequency offset: +/- 50KHZ Frequency Range (MHz): 2412.0~2483.5 Low Frequency (MHz):2400 High Frequency (MHz):2483.5 E.i.r.p (Equivalent Isotopically Radiated power) (mW)<100mW Bandwidth (MHz):20MHz/40MHz Modulation: BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM
LoRaWAN performance	8 channels -140dBm Sensitivity @292bps Output power: up to 27dBm
BLE Performance	TX Power: 6 dBm Range: 50 meters minimum, open filed Receiving Sensibility: -80dBm@0.1%BER Frequency offset: +/-20KHZ Frequency Range (MHz):2401.0~2483.5 Low Frequency (MHz):2400 High Frequency (MHz):2483.5 E.i.r.p (Equivalent Isotopically Radiated power) (mW)<10mW Bandwidth (MHz):2MHz Modulation: GFSK
GPS Performance	• -167dBm@Tracking, -149dBm@Acquisition, -161dBm@Re-acquisition
Ethernet	10/100Mbps
