DSGW-010C Outdoor LoRaWAN Gateway v1.0

发表时间：2022-08-19 16:27

Product Specification

Product Name: Outdoor LoRaWAN Gateway

Model Name: DSGW-010C

Revision History

Specification	Sect.	Update Description	By
Rev	Date
1.0	2020-01-30		New version release

Approvals

Organization	Name	Title	Date

1. Introduction

1.1 Purpose& Description

DSGW-010C is a full 8-channle outdoor Gateway, based on the LoRaWAN protocol, with built-in Ethernet connectivity for a straightforward setup. Additionally, there is an on-board Wi-Fi setup (supporting 2.4 GHz/5GHz Wi-Fi) that allows it to be easily configured via the default Wi-Fi AP mode. With its industrial-grade components, it achieves a high standard of reliability.

1.2 Product Feature Summary

Support the POE switch power supply

Support IEEE802.3-2012 Type 1, the IEEE802.3-2012 Type 1 requires a power supply device (PSE) to provide 44 to 57V, and the power of the powered device (PD) must not exceed 12.95 W and the current does not exceed 350 mA.

CPU: Quad-core Cortex A35

2GB on-board RAM

32GB eMMC

Base on the LoRa Concentrator Engine: Semtech SX1302

TX power up to 27dBm, RX sensitivity down to -139dBm @SF12, BW125kHz

LoRa Frequency band support: RU864, IN865, EU868, US915, AU915, KR920, AS923.

Support Wi-Fi 2.4G/5G IEEE 802.11b/g/n/ac - Support BLE5.0

Support GPS，GLONASS，Galileo and QZSS

Support IP66 waterproof housing

Support OTA

One WAN/LAN variable network port

RoHS/WEEE compliance(Lead-free)

FCC, CE, IC compliance

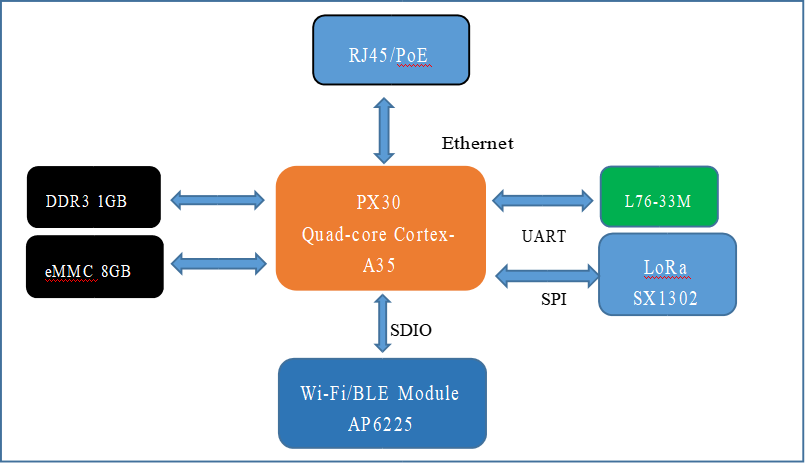

1.3 Hardware block diagram

2. Mechanical Requirement

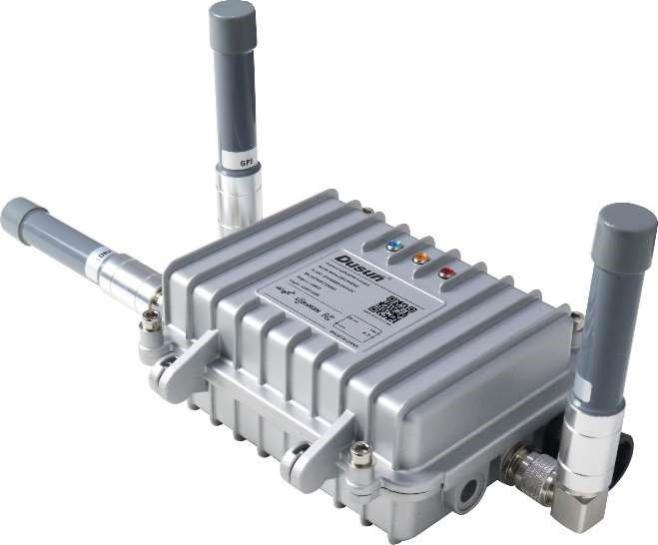

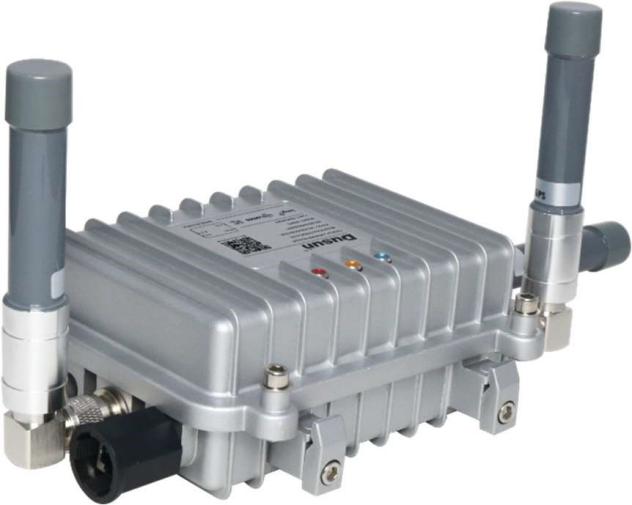

2.1 Drawings

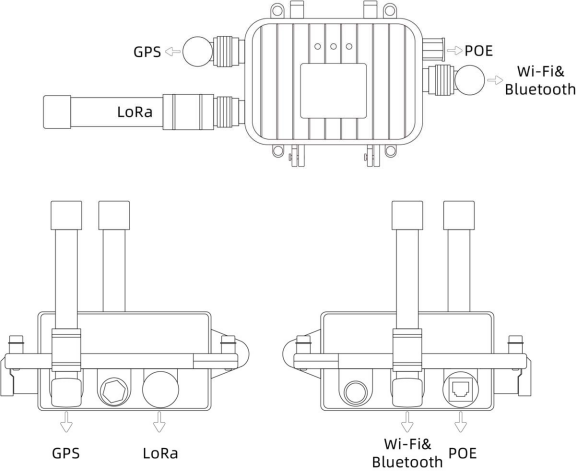

2.2 Interface

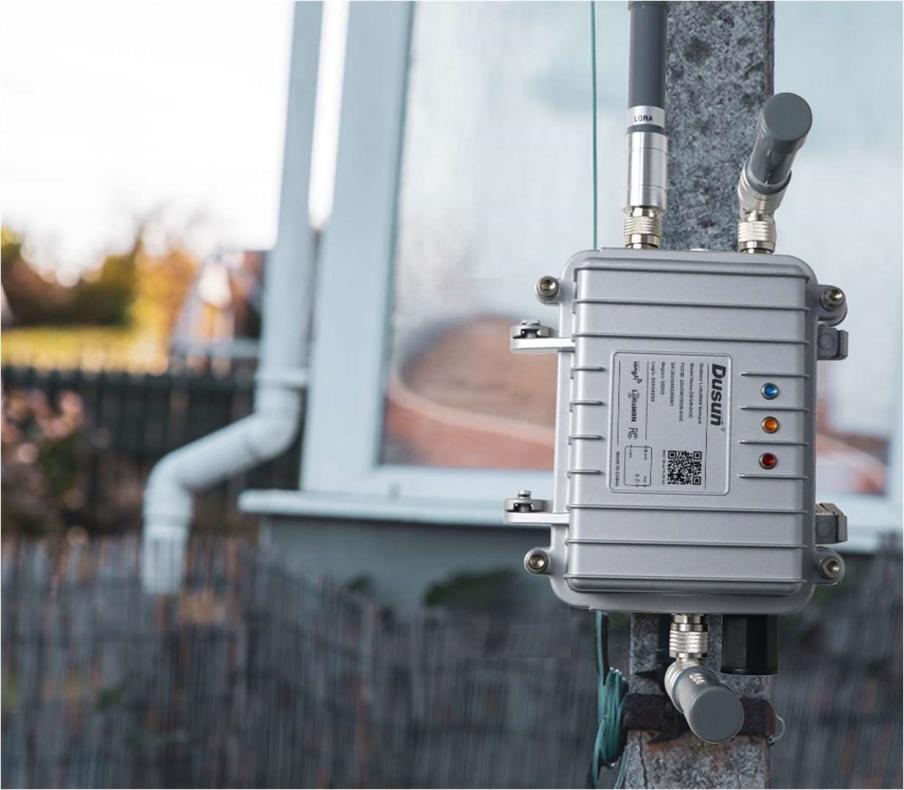

2.3 installation

3 Electrical Requirements

3.1 Hardware Information

Category	Specifications
CPU	Quad-core Cortex-A35
RAM	1GB
ROM	eMMC 8GB
System	Linux
Security module	ATECC608
Power Supply Port	Support DC input , input Voltage range is 4.5V to 5V. Power seat aperture is 3.5mm. The needle diameter is1.35 mm and is positive. Power adapter：100-240V 50/60HZ， Output is 5V/2A
Reset button	The reset button inside gateway, After pressing the reset button for more than 5 seconds, the Wi-Fi unit will be restored to the factory settings.
Network Interface	The network interface supports CAT-5/CAT-5E to transmit data and POE Power Supply (voltage range is 44~ 57V). It is WAN/LAN variable.
Indicator LEDs	1).Power LED normally on when powered on 2).Network LED normally on when connected 3). Card indicator
TF card	Up to 128GB
Operating Temperature	0℃~65℃
waterproof level	IP66

3.2 Performance Requirement

Wi-Fi Performance	• • • • • • • • •	IEEE wireless LAN standard: IEEE802.11n; IEEE802.11g; IEEE 802.11b Data Rate: IEEE 802.11b Standard Mode:1,2,5.5,11Mbps IEEE 802.11g Standard Mode:6,9,12,18,24,36,48,54 Mbps IEEE 802.11n: MCS0~MCS7 @ HT20/ 2.4GHz band MCS0~MCS7 @ HT40/ 2.4GHz band Sensitivity: HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band Transmit Power: IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band IEEE 802.11g: 16dBm @54MHz IEEE 802.11b: 18dBm @11MHz Wireless Security: WPA/WPA2, WEP, TKIP, and AES Working mode : Bridge、Gateway、AP Client Range: 50 meters minimum, open field Transmit Power:17dBm Highest Transmission Rate: 300Mbps Frequency offset: +/- 50KHZ
	•	Frequency Range (MHz): 2412.0~2483.5
	•	Low Frequency (MHz):2400
	•	High Frequency (MHz):2483.5
	•	E.i.r.p (Equivalent Isotopically Radiated power) (mW)<100mW
	•	Bandwidth (MHz):20MHz/40MHz
	•	Modulation: BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM
BLE Performance	• • • •	TX Power: 10dBm Range: 150 meters minimum, open filed Receiving Sensibility: -80dBm@0.1%BER Frequency offset: +/-20KHZ
	•	Frequency Range (MHz):2401.0~2483.5
	•	Low Frequency (MHz):2400
	•	High Frequency (MHz):2483.5
	•	E.i.r.p (Equivalent Isotopically Radiated power) (mW)<10mW
	•	Bandwidth (MHz):2MHz
	•	Modulation: GFSK

LoRa Performance	Supports class A, C Frequency band support: RU864, IN865, EU868, US915, AU915, KR920, AS923 TX power up to 27dBm, RX sensitivity down to -139dBm @SF12, BW125kHz
GPS	GPS，GLONASS, Galileo and QZSS
Ethernet	WAN/LAN port：10M/100Mbps
