在 Dusun 的网关上开发 Z-Wave 通信设备的应用程序

发表时间:2022-03-08 13:51

此处将介绍如何在 Dusun 网关上实现与 Z-wave 传感器和设备“对话”的应用程序。


物联网网关 聚合传感器数据,在传感器协议之间进行 转换,在发送之前处理传感器数据等等。Dusun 网关支持大多数连接协议,包括 BLE(4.x/5.0/Mesh)、ZigBee 1.2/3.0、Z-Wave、TCP/UDP等。并且更便宜,可以替代 ZigBee。Z-wave是一种无线协议,主要关注智能家居内的连接性。它是一个网状网络,使用低能量无线电波在设备之间进行通信,允许无线控制住宅设备和其他设备,例如照明控制、安全系统、恒温器、窗户、锁、游泳池和车库开门器. 此处将介绍如何在 Dusun 网关上实现与此类Z-Wave传感器和设备“对话”的应用程序。


产品特点

系统:

  • 操作系统:Linux@OpenWrt

  • 处理器:MTK7620A (MIPS24KEc(580MHZ))

  • 内存:128MB

  • 闪存:64MB

无线协

  • LTE-M1

  • 无线上网

  • Zigbee3.0

  • 蓝牙

  • Z-wave

    以太网:

    无线局域网

    局域网


    系统框图


    图 1.   东胜智能网关系统架构


    Dusun 的网关运行 Linux OpenWrt 系统。 UBUS 是 OpenWrt 中的消息总线。 它的主要功能是实现不同应用程序之间的信息交换。 当 UBUS 启动时,它会在后台运行 ubusd 进程,该进程侦听 UNIX 套接字以与其他应用程序通信。 其他应用程序可以根据 libubox 提供的接口(或自己实现)与 libubox 进行通信。 图 1 显示了简化的网关 OpenWrt 系统架构。



  系统配置


  图2.网关→PC连接图

  可以按照以下步骤配置网关:

  1)将网关连接到PC并上电,如图2所示;

  2) 在PC上打开网页浏览器,输入网关IP地址:192.168.66.1;输入用户名和密码(用户名:root 密码:root),登录网关;

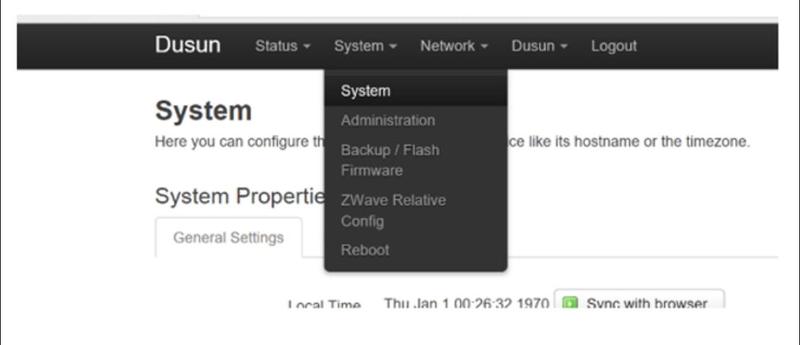

  3) 在系统菜单中进行系统配置,时区、密码等可以在这里修改。


  4) 在network sub-memu配置网络。


  5) 更改其他设置,例如 Z-Wave 管理和 MQTT 设置。
